まず、流量＝流量×配管内径×配管内径×π÷４となります。したがって、流量と流量は基本的に、1 つのパラメータを知ることで別のパラメータを把握できます。
しかし、パイプの直径 D とパイプ内の圧力 P がわかれば、流量は計算できるでしょうか。
答えは、パイプ内の流体の流量と流量をまだ見つけることができないということです。パイプの端にバルブがあり、それが閉じているとき、パイプ内には圧力 P があり、パイプ内の流量はゼロになると想像します。
したがって、チューブ内の流量はチューブ内の圧力によって決まるのではなく、途中でのチューブ内の圧力の下降勾配によって決まります。したがって、パイプの流量と流量を求めるには、パイプの長さとパイプの両端の圧力差がいくらであるかを必ず記載してください。
パイプ内の圧力と流量の関係が定性分析の観点から正比例する場合、つまり、圧力が大きいほど流量も大きくなります。流量は、流量とセクションの積に等しくなります。配管のどの部分においても、圧力は一方の端からのみ、つまり圧力の方向は一方向であり、圧力の方向の出口が閉じている（バルブが閉じている）場合、配管内の流体は禁止状態になります。出口が開くと、その流量はパイプ内の圧力によって決まります。
定量分析の場合は、圧力計や流量計を設置したり、水理模型実験による流量測定が可能です。圧力管流量の場合、計算によっても求めることができます。計算手順は次のとおりです。
1. パイプラインの比抵抗 S を計算します。古い鋳鉄管または古い鋼管の場合は、Shevelev の公式を使用してパイプラインの比抵抗 s=0.001736/d^5.3 を計算するか、s=10.3n2/d^5.33 を使用して計算するか、関連する表を確認します。
2. パイプラインの両端間の水頭差 H=P/(ρg) を決定します。水平方向の落下 h がある場合 (パイプラインの始端が終端より h 高いことを意味します)、H=P/(ρg) h
式中: H: m; P: パイプの両端の圧力差 (特定のセクションの圧力ではありません)、P の単位は Pa;
3. 流量Qを計算します: Q = (H/sL)^(1/2)
4、流量 V=4Q/(3.1416 * d^2)
ここで: Q —— 流量、単位は m^3/s。
H —— パイプの始点と終点の水頭の差 (m)。
L —— パイプの始点から終点までの長さ (m)。

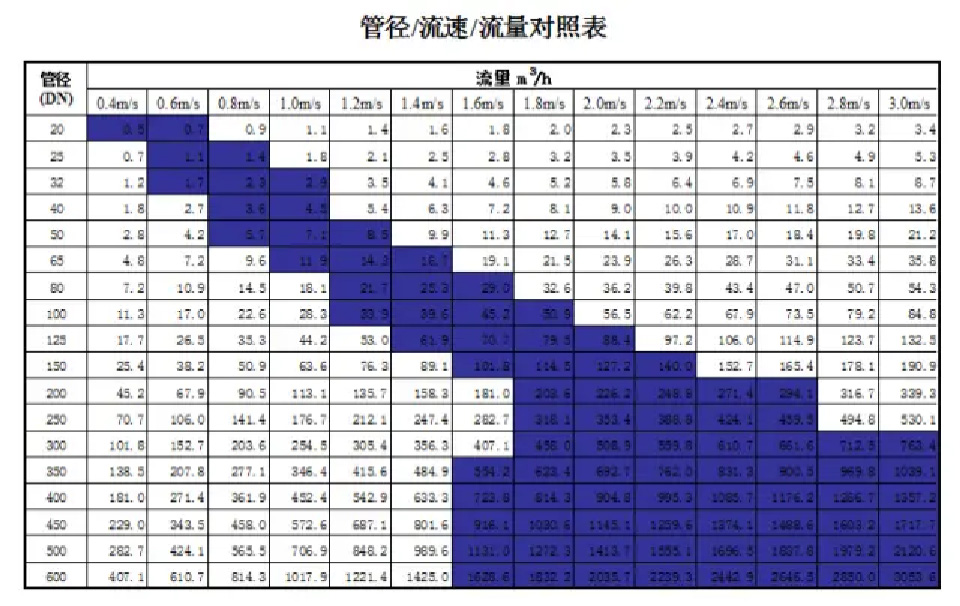

注: 上段は流速です。
上の表の中央にある大きなデータはトラフィックです。
一番左の行は水道管の呼び径です。
質問：「流量が多いのでどれを選べばいいの？」

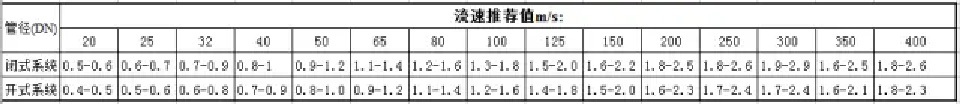

急いではいけません...下の表を見てください（オープンシステムとクローズドシステムの違いがあります）
