PTFEダイヤフラムとUPVCボールバルブのどちらのプラスチックバルブを選択すべきですか?

で プラスチックバルブシリーズ 選択、 PTFE ダイヤフラム バルブは、腐食性の高い媒体に対して最適なシール性能を発揮します。 、一方 UPVC ボールバルブは優れた費用対効果と流量能力を提供します 。これら 2 つのタイプは単純な代替品ではなく、さまざまな動作条件に合わせて調整された補完的なソリューションです。ダイヤフラム バルブは半導体や太陽光発電の超高純度媒体用途に優れていますが、ボール バルブは水処理や農業用灌漑などの大流量、低圧システムに適しています。

世界のプラスチックバルブ市場の成長軌道

プラスチックバルブシリーズ市場は急速に拡大しています。業界データによると、世界のプラスチック灌漑バルブ市場は、 2021年に10億900万ドル に 2025年に14億5,000万ドル に達すると予測されています 2033年までに29億9,700万ドル 、年平均成長率 (CAGR) を表します。 9.5% この成長は主に、半導体製造、太陽光発電産業、都市水処理部門における超高純度メディア転送需要によって推進されています。

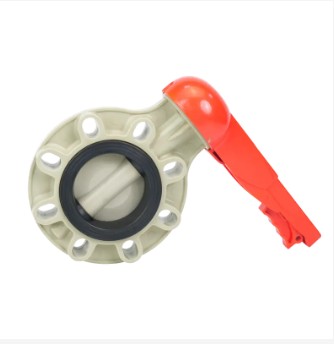

材料のセグメント化により、PVC、CPVC、PP、PTFE ポリマーで作られたバルブが市場を支配しています。ボールバルブ、ダイヤフラムバルブ、バタフライバルブ、逆流防止機能を備えたボールバルブ、ダイヤフラムバルブ、バタフライバルブ、逆止弁の4つの機能がそれぞれオンオフ制御、精度調整、大口径絞り、逆流防止機能を備えています。

主な製品特性の比較

プラスチック バルブ シリーズには複数の構造形式が含まれており、ダイアフラム バルブとボール バルブは、アプリケーション シナリオが異なるため、明確な技術的境界を形成しています。それらの中核的な特性を理解することが、正しい選択の前提条件です。

PTFEダイヤフラムバルブ：シール性を重視した精密ソリューション

ダイヤフラム バルブは、閉鎖要素として柔軟なダイヤフラムを使用しており、媒体はバルブ本体とダイヤフラムのみに接触し、デッドレッグのない流路を形成します。その主な利点は次のとおりです。

• パッキングランドが不要な外部漏れゼロ設計により、ステムに沿った潜在的な漏れ経路を根本的に排除します
• 媒体温度範囲 -40℃～150℃ (PTFE 素材)、EPDM ダイヤフラムが延長されています。 250℃
• 強酸や強アルカリにも強く、取り扱いが可能です。 98%硫酸 およびフッ化水素酸
• 堰タイプの構造により、優れたスロットル制御を実現し、ターンダウン比を実現します。 20:1

UPVC ボールバルブ: 流量を優先した経済的なソリューション

ボールバルブは球体の回転により開閉を実現し、全開時の流量抵抗係数は直管部に近い極めて低い値となります。それらの技術的特徴は次のとおりです。

• のみの流れ抵抗係数 0.05 、ダイヤフラムバルブの 0.5 よりも大幅に低く、圧力損失を最小限に抑えます。
• DN15 から DN300 までの公称直径をカバーし、大口径アプリケーションに明らかな利点をもたらします
• 最高使用圧力 1.0MPa 、より高い圧力定格に対応できる強化された設計を備えています
• 90度のクイック開閉と低操作トルクで自動リモコンに最適

主要なパフォーマンスパラメータを並べて表示

次の表は、標準的な動作条件 (周囲温度、浄水媒体) に基づいて、エンジニアリングの観点からこれら 2 つのプラスチック バルブ シリーズ製品の中心パラメータを比較しています。

アプリケーションシナリオと選択ガイドライン

樹脂バルブシリーズ 選択は単一の性能指標のみに依存するのではなく、メディアの特性、動作条件、および総ライフサイクルコストを統合して総合的に判断する必要があります。

PTFE ダイヤフラム バルブを優先する場合

以下の条件が満たされる場合、ダイヤフラム バルブはより信頼性の高い選択肢です。

• メディアは 高純度の化学薬品 または、半導体ウェーハ洗浄におけるフッ化水素酸の供給など、汚染ゼロを必要とする微粒子を含んだスラリー
• 動作周波数が低い（動作周波数が低い） 1日あたり20サイクル ) ダイヤフラムの寿命を延ばすため
• 軽量構造を必要とするスペースに制約のある設置（ダイヤフラムバルブの重量のみ） 30%～40% 金属バルブの場合）
• 太陽光発電酸洗浄槽への化学物質の注入など、精密なスロットル制御が必要

UPVC ボールバルブを優先する場合

ボールバルブは、以下の条件において、かけがえのない利点をもたらします。

• 圧力損失を内部で制御する必要がある大流量、低圧システム 0.01MPa 、都市上水道幹線など
• 頻繁なサイクリング操作（超過） 1日あたり100サイクル ）、球面の耐摩耗性に優れています。
• 迅速な遮断が必要 - ボールバルブは全開/全閉を完了します。 90度回転 2秒以内に
• 大口径要件 (DN200 以上)。ボールバルブは製造コストと流体力学的性能の両方でダイヤフラムバルブよりも優れています。

半導体および水処理産業における代表的な用途

ハイエンド製造におけるプラスチック バルブ シリーズの用途は、補助的な役割から重要なプロセスの安全装置へと進化しました。以下に 2 つの代表的なシナリオを示します。

半導体超純水システム

ウェーハ製造では、超純水 (UPW) の純度がチップの歩留まりに直接影響します。 PTFE ダイヤフラム バルブは、汚染ゼロの特性により広く適用されています。

• 出入口制御 逆浸透（RO）ユニット 脱イオン水システム内
• ウェットエッチングプロセスにおけるフッ化水素酸と硝酸の正確な計量供給
• スプレー圧力調整 ±0.01MPa以内の圧力変動制御が必要なウエハ洗浄装置に使用

このような用途では非常に高いバルブの清浄度が要求され、通常は製造工場での製造が必要となります。 クリーンルームの状態 FDA 177-1520/177-1550 抽出物試験基準に準拠しています。

都市および工業用水の処理

UPVC ボール バルブは、水処理用途において非常に大規模に導入されています。

• 原水摂取量 水処理プラントのフィルター逆洗ラインでは、DN150 ～ DN300 ボールバルブにより第 2 レベルの切り替えが可能になります。
• 次亜塩素酸ナトリウムと水酸化ナトリウムの交互供給など、廃水処理プラントの化学物質投与システム
• 冷却塔側流濾過システムでは、ボールバルブの流れ抵抗が低いため、ポンプのエネルギー消費を削減できます。 8%～12%

メンテナンス戦略とライフサイクル管理

プラスチックバルブシリーズのメンテナンスサイクルは、システムの可用性に直接影響します。 2 つのバルブ タイプは、メンテナンスの重点において大きな違いを示します。

ダイヤフラムバルブのメンテナンスの必需品

ダイヤフラムは摩耗部品です。経年劣化は、表面のひび割れや弾性劣化として現れます。上水サービスでは、ダイアフラムの寿命は次のとおりです。 5年から10年 ;化学媒体中では、通常 2～5年 ;研磨スラリーの場合は、毎回交換が必要になる場合があります。 6か月から2年 。目視検査は毎回行うことをお勧めします 6ヶ月 、シール完全性テストを毎回実施 12ヶ月 。キーの交換手順は次のとおりです。

1. 上流と下流のバルブを閉じてゼロまで減圧し、システムの遮断を確認します。
2. ボンネットボルトを取り外し、古いダイヤフラムを取り外し、合わせ面をきれいにします
3. ダイヤフラム支持面の平面度を検査します。偏差は以下でなければなりません 0.05mm
4. 新しいダイヤフラムを取り付け、ボルトを対角の順序で締め付けます。トルクは次のとおりです。 8～12N・m
5. 密閉/開放サイクルテストを実行して、漏れがないこととスムーズな動作を確認します

ボールバルブのメンテナンスの必需品

ボールバルブの主な故障モードは、内部漏れを引き起こすシートの摩耗です。メンテナンス間隔は次のように延長できます。 2～3年 、次のような主要な検査項目があります。

• 球面の傷が超過 0.1mm 深さは再研磨または交換が必要です
• シート圧縮永久歪み超過 15% 元の厚さの場合は交換が発生します
• ハンドル操作トルクの異常増加（超過） 15N・m ) は、分解が必要な内部バインディングを示します
• O リングの経年劣化は、表面硬化または亀裂として現れます。予防交換ごと 3年 推奨されています

業界のトレンドとテクノロジーの進化

の プラスチックバルブシリーズ モジュール化、インテリジェンス、材料のハイブリッド化に向けて進化しています。現在の技術情勢を形成している決定的なトレンドは 4 つあります。

まず、材料のハイブリッド化のブレークスルーです。 一部のメーカーはガラス繊維強化率を高めています。 30% 、UPVC ボールバルブの引張強度を 50 MPa から 75MPa 耐食性を維持しながら。 PVDF 材料バルブは温度制限をさらに拡張し、 280℃ 、より厳しい化学プロセス要件を満たします。

第二に、急速な置換構造の普及です。 ダイアフラムバルブのスナップフィットリミット設計により、シール交換時間が短縮されます。 30分から5分 従来の構造において、メンテナンス効率を向上させる 83% 。この設計は現在、プラスチック バルブ シリーズ全体をカバーしており、生産ラインのダウンタイムを大幅に削減します。

3 番目は、統合された接続ソリューションです。 熱融着ソケットとクイックコネクトインターフェースの互換性のある設計により、プラスチックバルブをプラスチック配管システムに直接埋め込むことができ、フランジ接続ポイントを大幅に削減できます。 60% 漏れのリスクを大幅に軽減します。半導体 UPW システムでは、この統合設計により、粒子汚染のリスクを軽減できます。 90% .

4 番目は、インテリジェントな監視の統合です。 プレミアムプラスチックバルブシリーズは、圧力センサーと流量監視モジュールの統合を開始しており、DeviceNet または Profinet インターフェイスを介したリモートステータス診断を可能にします。予知保全の精度が超向上 85% 、バルブの耐用年数をさらに延長し、計画外のダウンタイムを削減します。
