3/4 インチの雌ホースねじ継手は、通常の管ねじのように見えるかもしれませんが、そうではありません。化学薬品投与ステーションのメンテナンス エンジニアが、PPH ラインがホース接続部で水漏れし続けていると私たちに語ったとき、原因はすぐに特定されました。誰かが FHT スイベルを NPT ニップルにねじ込んだのです。ピッチが合わず、ジョイント部にワッシャーが入っていませんでした。修理には 5 分かかりましたが、工場のユーティリティルームでは同じ間違いが毎週繰り返されます。 FHT ねじとは何か、またそうでないものを知ることは、プラスチック配管システムにおける漏れのない接続への第一歩です。
FHTはホースの雌ネジの略です。これは、一般的に GHT と呼ばれる、米国のガーデン ホースねじの雌バージョンです。これは、庭のホース、洗濯機の供給ライン、灌漑付属品、および幅広い水処理装置で使用される規格です。産業プラントでは、FHT はホース端、フィルターハウジング、化学薬品ドラムポンプ、投与スキッド、ツーインワンアダプターフィッティングに発生します。
最も一般的なサイズは 3/4 インチで、1 インチあたり 11.5 山のピッチがあります。ねじの形状はNPTのようなテーパーではなく、ストレートまたは平行です。ストレートネジは、テーパーネジのようにメスポートに押し込んでシールすることはできません。代わりに、FHT 接続は、カップリング ナットを締めたときに 2 つの面の間で圧縮される平らなエラストマー ワッシャーまたはガスケットに依存します。
FHT と呼ばれるアダプター継手は、一端に 1/2 インチのパイプ用雄ネジがあり、もう一端に 3/4 インチのホースネジが付いているのをよく見かけます。ホースのネジとパイプのネジが規格が異なるからこそ、このアダプターが存在します。それらは 2 つの世界の間の架け橋であり、どちらかの代替品ではありません。
FHT、NPT、BSP の公称サイズはすべて 3/4 インチであり、肉眼ではほとんど同じに見えるため、混乱が生じます。外径が近いです。ピッチは違います。 3/4 インチ NPT ねじには 1 インチあたり 14 個のねじ山があります。 3/4 インチの BSP スレッドにも 1 インチあたり 14 個のスレッドがあります。 3/4 インチの FHT スレッドには、1 インチあたり 11.5 個のスレッドしかありません。その違いは、それらを互換性を持たないものにするのに十分です。
| ねじ規格 | フルネーム | フォーム | シール方法 | 3/4インチピッチ | 一般的な使用方法 |
|---|---|---|---|---|---|
| FHT / GHT | ホースのめねじ / ガーデンホースのねじ | パラレル | エラストマーワッシャーまたはガスケット | 11.5TPI | ホース、洗浄、灌漑、器具ライン |
| NPT | 全国管用ねじ | テーパード | テープまたはシーラントを使用したネジとネジのウェッジ | 14TPI | プロセス配管、圧縮空気、プラスチック継手 |
| BSP | 英国規格パイプ | パラレル (BSPP) or tapered (BSPT) | シーラントまたは接着ワッシャー | 14TPI | ヨーロッパおよびアジアのバルブと機器 |
NPT と BSP の 3/4 インチねじは同じピッチを共有しているため、NPT オスから BSP メスに切り替えることができ、フィット感さえ感じられる場合があります。 FHT はそのファミリーの完全に外側に位置します。 FHT カップリングを NPT または BSP オスに強制的に取り付けると、フィッティングが交差ねじになり、プラスチックのねじ山が損傷し、テープだけでは修復できない漏れ経路が生じます。
3/4 インチ FHT、NPT、BSP ねじの公称外径 (インチ単位)。
もう一つの罠があります。 3/4 インチ FHT ナットは、3/4 インチ NPT オス上で 1 ～ 2 回転自由に回転し、その後停止する場合があります。オペレータはその抵抗をシールとして読み取り、締め付けを続けることができます。プラスチック製のフィッティングでは、締めすぎてもシールが形成されません。応力亀裂が発生し、数週間後にゆっくりとした滴りとして現れます。
FHT は基本的にホース規格であるため、洗浄ステーション、冷却水滴、逆浸透圧供給接続、太陽熱フラッシング ポート、水族館の海水ループ、化学物質投与スキッド、中和タンクなど、フレキシブル ホースと固定ラインの境界に現れます。これらはまさに次のようなアプリケーションです。 プラスチックパイプ 耐食性、清潔な取り扱い、および長寿命を目的として指定されています。
これらの場所のほとんどでは、接続の固定側はソケット フュージョン、バット フュージョン、またはフランジによって結合されたプラスチック ラインであり、ホース側には FHT スイベル ナットが付いています。正しい移行とは、ホース規格をラインの残りの部分で使用されるパイプ規格に組み込む専用のアダプターです。機器がどのねじ規格を想定しているかを最初に確認せずにねじ付きプラスチック継手を購入することは、プラントのメンテナンスにおいて最もよくある調達ミスの 1 つです。
ねじ接続の実際的なルールは簡単です。注文または組み立て前に両側を確認し、シール方法をねじの形状に合わせます。
ピッチが異なると、ねじ山は決して揃いません。最初の 2 回転以内に部品が手でスムーズにかみ合わない場合は、停止して両方の部品の標準マークを確認してください。
FHT はエラストマーワッシャーの圧縮によってシールします。平行ねじ上の PTFE テープは小さな空隙を埋めるのに役立ちますが、正しいサイズの新しいワッシャーの代わりにはなりません。
ねじ付きプラスチック継手の定格は通常、パイプと同じ圧力クラス、通常は 1.0 MPa または 1.6 MPa です。ねじ山により接合部の有効肉厚が減少するため、スペアパーツ箱からランダムに選んだ継手ではなく、ライン圧力に応じた定格の継手を選択してください。
ポンプのメンテナンス、フィルターの交換、またはホースの交換のためにラインを分解する必要がある場合は、ねじ接続が選択されます。まさにそれが、ねじの規格が重要な理由です。かじり、ねじ山の交差、またはワッシャーの紛失がないように、接合部を何度も作り直す必要があります。
典型的な化学ユーティリティ配管ループにおける接合方法の分布図。ネジ接続は少数のジョイントですが、ほとんどの分解はネジ接続で行えます。
ねじの規格が決まると、次は材質と形状を決定します。 β-PPH ラインの場合、 PPHおねじストレート継手 そして PPHめねじストレート継手 溶融 PPH パイプの端からスタッドまたはソケット ポートへのきれいな移行を実現します。同じ製造シリーズがエルボ、ティー、クロス、レジューシングフィッティング、フランジ付きアダプター、ブラインドフランジをカバーしているため、ブランチ全体を 1 つの材料と 1 つの圧力クラスに保つことができます。
β-PPH めねじストレートショート突合せ溶接継手メーカー、サプライヤー - 中国の β-PPH 雌ねじストレート ショート突合せ溶接継手メーカーおよびサプライヤーとして、Jiangsu Leiting Precision New Materials は、... 製品を見る→
β-PPH おねじストレートショート突合せ溶接継手メーカー、サプライヤー - 中国の β-PPH おねじストレート ショート突合せ溶接継手のメーカーおよびサプライヤーとして、Jiangsu Leiting Precision New Materials は、... 製品を見る→ 高温または高純度のサービスには、対応するソケット融合またはショート突合せ溶接ジョイント端を備えた PVDF および PPN バージョンが利用可能です。選定の際はねじが成型か機械加工かを確認してください。成形された糸はポリマーの分子配向を維持し、ラインが周期的な圧力や熱膨張を受けるときに重要となる機械加工による切り込みによるノッチ効果を回避します。
ガスケットの材質も確認してください。 EPDM は水や多くの酸に適しています。 FPM はオイル、燃料、高温に耐性があります。 PTFE で裏打ちされたガスケットにより、化学的不活性性が高まります。プロセス流体と化学的に不適合なガスケットは、ねじ付きプラスチック接合部での早期のウィープの一般的かつ見落とされやすい原因です。
いいえ、公称サイズは同じですが、ピッチ (11.5 TPI 対 14 TPI)、形状 (平行対テーパー)、シール方法 (座金対ねじ山の接触) が異なります。これらは交換可能ではありません。
パイプの終端が互換性のあるねじ付き継手またはアダプターである場合のみ。プレーンな PPH パイプ端にはねじの形状がないため、一方の側に融着ジョイントを、もう一方の側に正しい雌または雄のホースねじを組み合わせた継手が必要です。
機能的には何もありません。 GHT は、米国の庭用ホースのネジの一般名です。 FHT は、同じ規格の女性バージョンを指定します。どちらも同じ 3/4 インチ、11.5 TPI、平行ねじ形状を使用しています。
テープはネジ山を潤滑し、小さな隙間を埋めることができますが、FHT の主なシール機構はエラストマー ワッシャーです。まず摩耗したワッシャーを交換し、テープをメインシールではなく二次補助として扱います。
FHT ねじは、プラント配管における小さいながらも悪名高い細部です。それらを定義する 3 つの特性、平行形状、11.5 TPI ピッチ、およびワッシャーベースのシールを理解すれば、ほとんどの接続障害は、週末に漏れが発生した後ではなく、数分で診断できます。ねじ付きプラスチック継手の場合も、同じ基準が適用されます。つまり、規格に適合し、圧力クラスに適合し、接合部全体で材料の連続性を維持する継手を選択します。新しいラインを計画している場合、または既存のラインを改修する場合は、 弊社のエンジニアリングチームにお問い合わせください ねじの種類と線のサイズを考慮して、アプリケーションに適した PPH、PPN、または PVDF 継手の選択をお手伝いします。
溶接されたプラスチック パイプラインは、溶接部分で破損することはほとんどありません。何かがねじ込まれている場合は失敗します。このパターンは、化学プラント、水処理スキッド、半導体ウェットベンチで繰り返されます。β-PPH または PVDF ラインは何年も静かに稼働し、その後、ポンプ ポート、圧力計、タンク ノズルの接合部から水が漏れ始めます。ほぼすべての場合、関係する継手はねじ山によるカップリングであり、原因が継手自体であることはほとんどありません。ねじ規格、シール、またはトルクです。簡単に言うと、ラインを再び開く必要がある場合、ネジ付き機器に接続する必要がある場合、または金属ハードウェアに移行する必要がある場合には、ネジ...
View Moreめっきラインのエンジニアはこの問題をきちんと説明しました。メインの分配ヘッダーは壁に沿って走っており、同じ高さで 2 つは左側、2 つは右側の、同じ場所から 4 つのスプレー滴を供給する必要があります。 2 つの T 型継手と 1 つのカップリングからノードを構築し、溶接とリーク ポイントを 2 倍にすることもできます。または、1 つの継手でそれを行うこともできます。4 方向 T 型は、等十字継手または 4 方向継手としても販売されており、4 つの同じサイズの開口部により 2 つの線が交差し、単一の融合ジョイントで分岐できるプラス型の分岐継手です。 PPH、PPN、および PVDF 配管の購入者にとって、簡単...
View More3/4 インチの雌ホースねじ継手は、通常の管ねじのように見えるかもしれませんが、そうではありません。化学薬品投与ステーションのメンテナンス エンジニアが、PPH ラインがホース接続部で水漏れし続けていると私たちに語ったとき、原因はすぐに特定されました。誰かが FHT スイベルを NPT ニップルにねじ込んだのです。ピッチが合わず、ジョイント部にワッシャーが入っていませんでした。修理には 5 分かかりましたが、工場のユーティリティルームでは同じ間違いが毎週繰り返されます。 FHT ねじとは何か、またそうでないものを知ることは、プラスチック配管システムにおける漏れのない接続への第一歩です。 FHT スレッドと...
View More

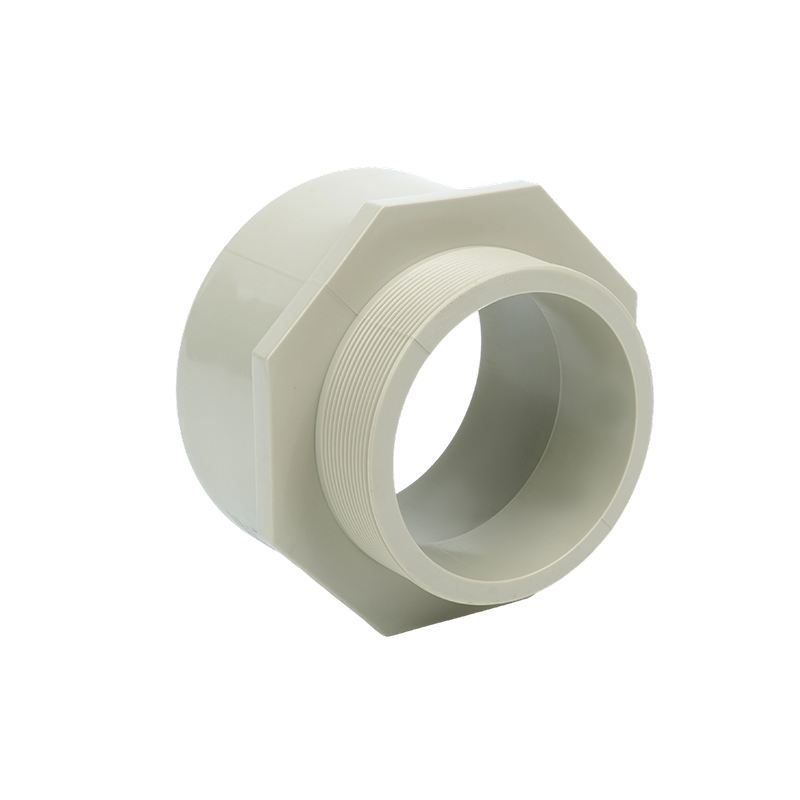

1. 簡単な操作、確実な接続、高い耐圧性、良好なシール、簡単な設置とメンテナンス、安全で信頼性の高い作業。 2. 製品仕様: DN15 (D20)、...
View More

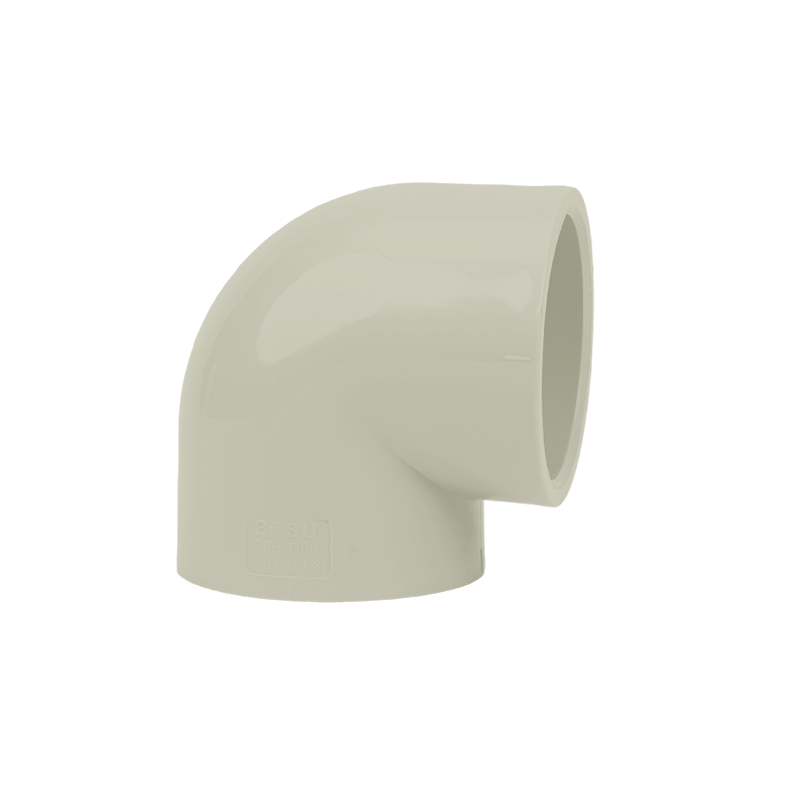

1. 配管の曲がり部で接続し、流れの方向を変えるのに使用し、詰まり防止にも役立ちます。 2. 製品仕様: DN15 (D20)、DN20 (D25)...
View More

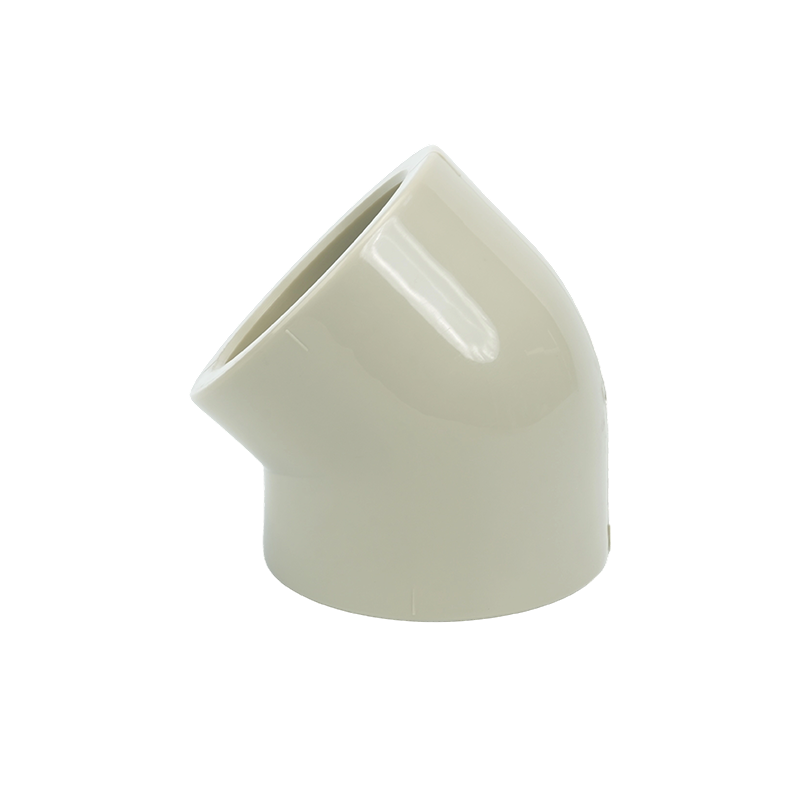

1. パイプの曲がりでの接続、パイプの方向の変更、分岐パイプの用途に適しています。 2. 製品仕様: DN15 (D20)、DN20 (D25)、D...
View More

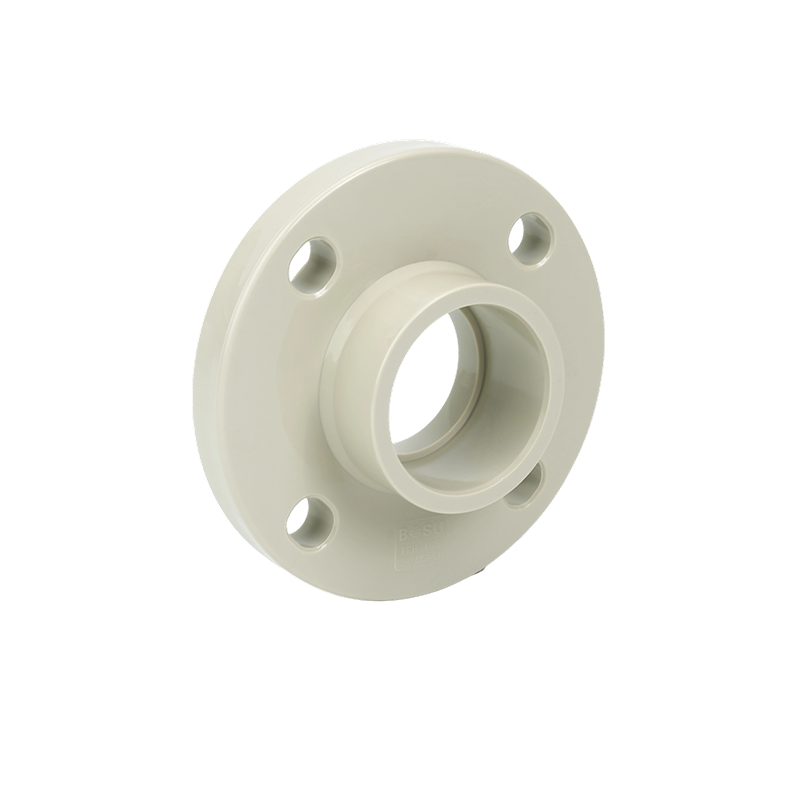

製品の特徴: 取り付けが簡単なこれらの継手は、パイプの端にペアで使用されます。 この設計により、設置時の現場での労働力が大幅に軽減...
View More

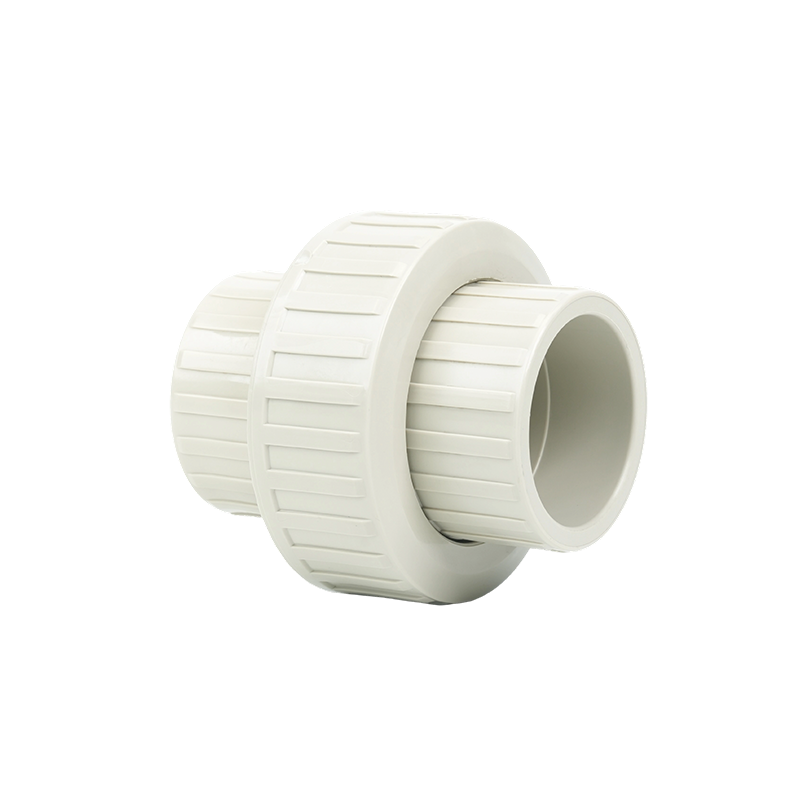

この継手は、パイプをパイプライン システムに接続するように設計されています。最大 1.0 MPa の動作圧力に適しており、EPDM または FPM 材料で...
View More

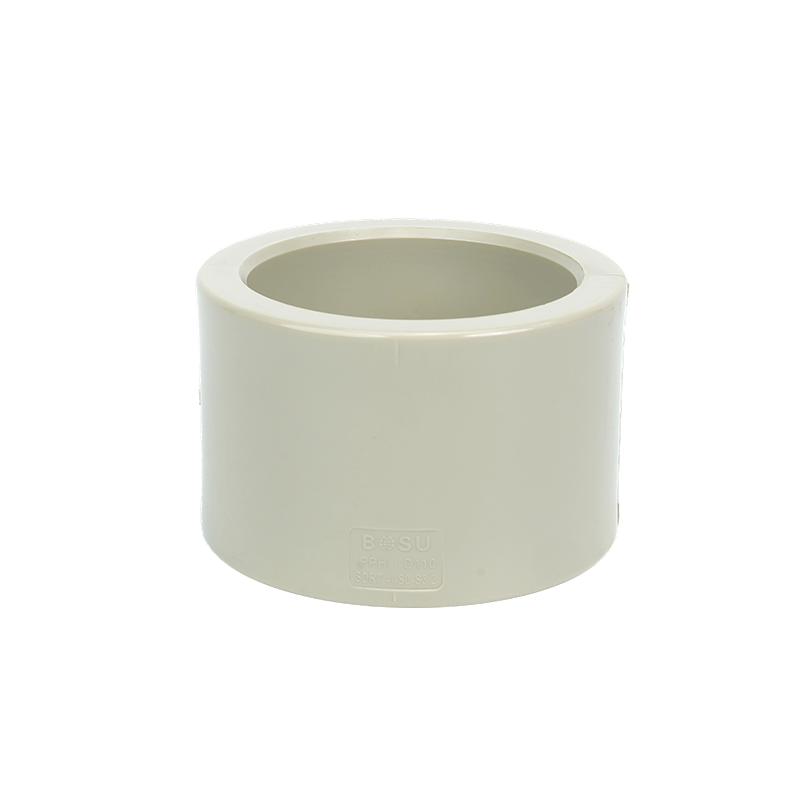

プレーンエンド接続を必要とする配管システムで使用されます。 仕様: DN15(D20)、DN20(D25)、DN25(D32)、DN32(D40)、...
