配管システムにとって補助材料が重要なのはなぜですか?

産業用配管システムでは、 副資材シリーズ はオプションのアクセサリではなく、システムの密閉性、安定性、長期的な信頼性を保証するコアコンポーネントです。フランジ ガスケットやフレキシブル コネクタからパイプ クランプ、ノズル、機械的継手まで、これらの補助材料はパイプラインの耐圧能力、媒体の適合性、メンテナンス サイクルに直接影響を与えます。エンジニアリング実践データによると、 パイプラインの漏洩事故の約 80% は、不適切な補助材料の選択または不適切な設置に起因しています。 、主配管材料自体の欠陥ではなく。したがって、補助材料シリーズを科学的に構成することは、化学処理、水処理、医薬品製造、および関連用途における産業用配管システムの安全な動作を確保するための主要なステップです。

フランジガスケットシリーズ: シーリングシステムの防御の第一線

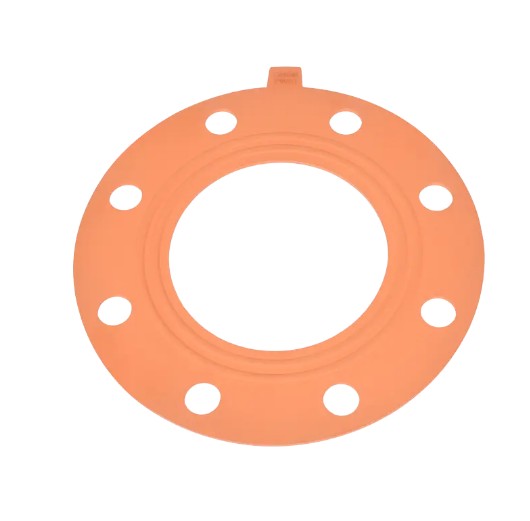

フランジ ガスケットは、媒体の漏れを防ぐパイプライン接続部の重要なシール要素です。材料組成と動作条件に応じて、一般的なフランジ ガスケット タイプには EPDM (エチレン プロピレン ジエン モノマー)、FPM (フッ素ゴム)、EPDM PTFE 複合ガスケットが含まれ、それぞれが異なる温度範囲と化学環境に適しています。

主要ガスケット材質の性能比較

仕様体系と選定のポイント

フランジガスケット仕様システムは呼び径 (DN) 規格に従い、以下のような共通仕様が含まれます。 DN15(D20)、DN20(D25)、DN25(D32)、DN32(D40) 、低圧から高圧までの複数の用途をカバーします。選択では、次の 3 つの側面に焦点を当てる必要があります。

• メディアの互換性: 強酸または強アルカリを輸送する場合は、PTFE 複合ガスケットが推奨されます。標準的な給水システムでは、EPDM ガスケットを使用してコストを削減できます。
• 温度と圧力のマッチング: 動作温度が 150°C を超える場合、または圧力が PN16 を超える場合は、ゴムの老化や破損を防ぐために、FPM またはうず巻きメタル ガスケットを選択する必要があります。
• フランジ面の構成: レイズドフェイス (RF) フランジは平らなガスケットに適していますが、オスメス (MFM) フランジには取り付けの位置ずれを防ぐために位置決めリング ガスケットが必要です。

振動・熱変位吸収のキーコンポーネント フレキシブルコネクタシリーズ

ポンプ装置と配管システムの間では、フレキシブル コネクタが機械的振動を吸収し、熱膨張と収縮を補償するという重要な機能を果たします。 PPH (ポリプロピレンホモポリマー) フランジ付きフレキシブルコネクタは、優れた耐薬品性を備え、化学配管システムの標準構成となっています。

同心フレキシブルコネクタと偏心フレキシブルコネクタの用途の違い

同心フランジ付きフレキシブル コネクタは、同一のパイプ直径の直線接続に適しており、効果的に吸収します。 軸方向の変位は10～15mm 。一方、偏心減速機フランジ付きフレキシブル コネクタは、異なるパイプ径間の移行に使用され、次のような共通の仕様が付いています。 D40×32、D50×32、D50×40、D63×32、D63×40 、直径の移行を実現しながら、柔軟な緩衝機能を維持します。

PPH フレキシブル コネクタの技術的利点

• 耐化学腐食性: PPH 材料は、pH 1 ～ 14 の範囲内のほとんどの化学媒体に耐えることができ、酸洗い、電気めっき、下水処理、その他の腐食性の高い環境に適しています。
• 温度パフォーマンス: 連続動作温度は最大 100 °C、短期許容範囲は最大 110 °C で、一般的な産業用高温流体輸送要件を満たします。
• 機械的強度: 引張強さ25MPa、降伏強さ22MPaで、定格の1.5倍の圧力での静水圧試験においても破裂や変形がありません。
• 耐用年数: 標準的な動作条件下では、PPH フレキシブル コネクタは耐用年数が 50 年を超えるように設計されており、システムのメンテナンス頻度が大幅に削減されます。

パイプラインの固定と設備メンテナンスを根本からサポートするパイプクランプ・メカニカル継手シリーズ

パイプクランプはパイプラインの設置に不可欠な固定要素であり、パイプラインの変位を抑制し、支持力を均等に分散し、流体の衝撃によって引き起こされるパイプラインの揺れを防ぎます。 PPH パイプ クランプは配管本体自体と同じ耐薬品性を備えており、金属クランプでよく見られる電気化学的腐食の問題を回避します。

パイプクランプの仕様と耐荷重

パイプクランプシリーズは、から直径の全範囲をカバーします。 DN15(D20)～DN50(D63) 、スナップオンまたはボルト締め構造を特徴としています。 DN32パイプクランプを例にとると、その標準耐荷重能力は以下のものではありません。 500N 、内部流体の流速が 4.5m/s に達したときに発生する動的衝撃力に耐えることができます。多層パイプラインの並列設置シナリオでは、層間の間隔を一定に維持した層状配置戦略をお勧めします。 ≧150mm メンテナンス作業を容易にするため。

機械継手の機能的価値

プルハンドルとヒンジシリーズの継手は、主に機器の筐体や検査ポートのカバーの開閉機構に使用されます。ガラス繊維強化 PP 製の頑丈なヒンジは、単一ユニットの耐荷重能力を提供します。 80～120kg 大型ろ過装置や反応器マンホールなど頻繁に開閉する用途に適しています。小型ヒンジは、標準的な取り付け穴の間隔が 100 メートルで、計器ボックスや制御キャビネットなどの軽負荷のシナリオに適しています。 25mm×40mm 、標準の板金カットアウト寸法と互換性があります。

スパイラル ノズル シリーズ: 効率的な物質移動と分配のためのコア要素

スパイラル ノズルは、独自のスパイラル フロー ガイド構造を通じて液体を中空円錐または中実円錐のスプレーに変換し、ガス洗浄、冷却、防火スプリンクラー システム、および化学反応塔で広く使用されています。彼らの最も顕著な特徴は、 優れた目詰まり防止能力 、流路直径がノズル出口直径の最大 3 倍で、浮遊粒子を含む循環水システムに適しています。

スパイラルノズルの技術パラメータシステム

ノズル材質と使用条件のマッチング

スパイラル ノズル ボディは通常、PPH またはガラス繊維強化ポリプロピレンで作られ、ノズル コアにはセラミックまたは 316L ステンレス鋼インサートが使用されます。排煙脱硫 (FGD) システムでは、スラリー固形分が到達します。 15%-20% 、最小通路直径 ≥15mm を確保するために、全流量非縮小直径スパイラル ノズルを選択する必要があります。半導体超純水システムでは、抽出可能なイオンの含有量を確実に以下に保つために PTFE ノズルが必要です 0.1ppb .

カラー継手シリーズ: 識別管理とシステム可視化のための実践的なソリューション

カラー配管継手は、異なる色を使用して媒体の種類やプロセスの流れを区別し、配管システムの管理効率を向上させる効果的な手段として機能します。大規模な産業設備では、標準化された色分けにより、メンテナンスの応答時間を短縮できます。 30%-40% 誤操作のリスクを大幅に軽減します。

推奨される工業用色分け標準

• 緑: プロセス冷却水、循環水システム
• 青: 圧縮空気、計装空気システム
• 黄色: 化学物質の配送、酸およびアルカリ媒体のパイプライン
• 赤: 防火水、高温蒸気システム
• グレー/ブラック: 排水・排ガス処理システム
• 白/透明: 超純水、食品グレードの媒体

カラーフィッティングのベース素材は標準の PPH のままで、共押出または射出成形プロセスを通じて表面層に色が組み込まれ、通常は 0.5～1.0mm 、継手の本体強度や耐薬品性に影響を与えることなく。屋外の紫外線に強くさらされる地域では、識別効果を損なう可能性のある退色を防ぐために、UV 安定化カラーマスターバッチを選択する必要があることに注意してください。

システムの統合と選択戦略

の選択 副資材シリーズ 単独で行うのではなく、主配管システムと連携して設計する必要があります。以下は、エンジニアリングの実践から実証済みの選択戦略です。

トータルライフサイクルコスト分析手法

補助材料ソリューションを比較する場合、初期調達コストだけに注意を限定する必要はありません。総ライフサイクルコスト（LCC）を計算する必要があります。 DN50 化学パイプラインを例にとると、EPDM PTFE 複合ガスケットの初期コストは約 40%高い 標準の EPDM ガスケットよりも、腐食性の高い使用条件下では、交換サイクルが 6 か月から 3 年以上に延長され、総合的なメンテナンスコストが 30% 以上削減されます。 60% .

互換性マトリックスの検証

メディアと素材の互換性マトリックスを確立することは、選択エラーを回避するための重要なステップです。たとえば、塩素含有漂白剤 (次亜塩素酸ナトリウム濃度 > 10%) を輸送する場合、EPDM ガスケットは急速に劣化して亀裂が発生するため、代わりに PTFE または FPM 材料が必要になります。 80°C を超える温水システムでは、FPM の圧縮永久歪み率 (<15%) が EPDM (>25%) よりも大幅に優れており、長期的なシールの信頼性が保証されます。

標準化と在庫の最適化

補助材料の仕様を 4 つのベース直径に標準化することをお勧めします。 DN15、DN25、DN50、DN100 - アプリケーション シナリオの 80% 以上をカバーします。仕様の多様性を減らすことで、スペアパーツの在庫コストを削減できます。 35%-50% 緊急修理時の物資動員時間を短縮しながら。特殊な動作条件下での非標準要件については、 10%-15% システム設計の柔軟性を確保するためのカスタマイズ率。
